Шарнирные головки

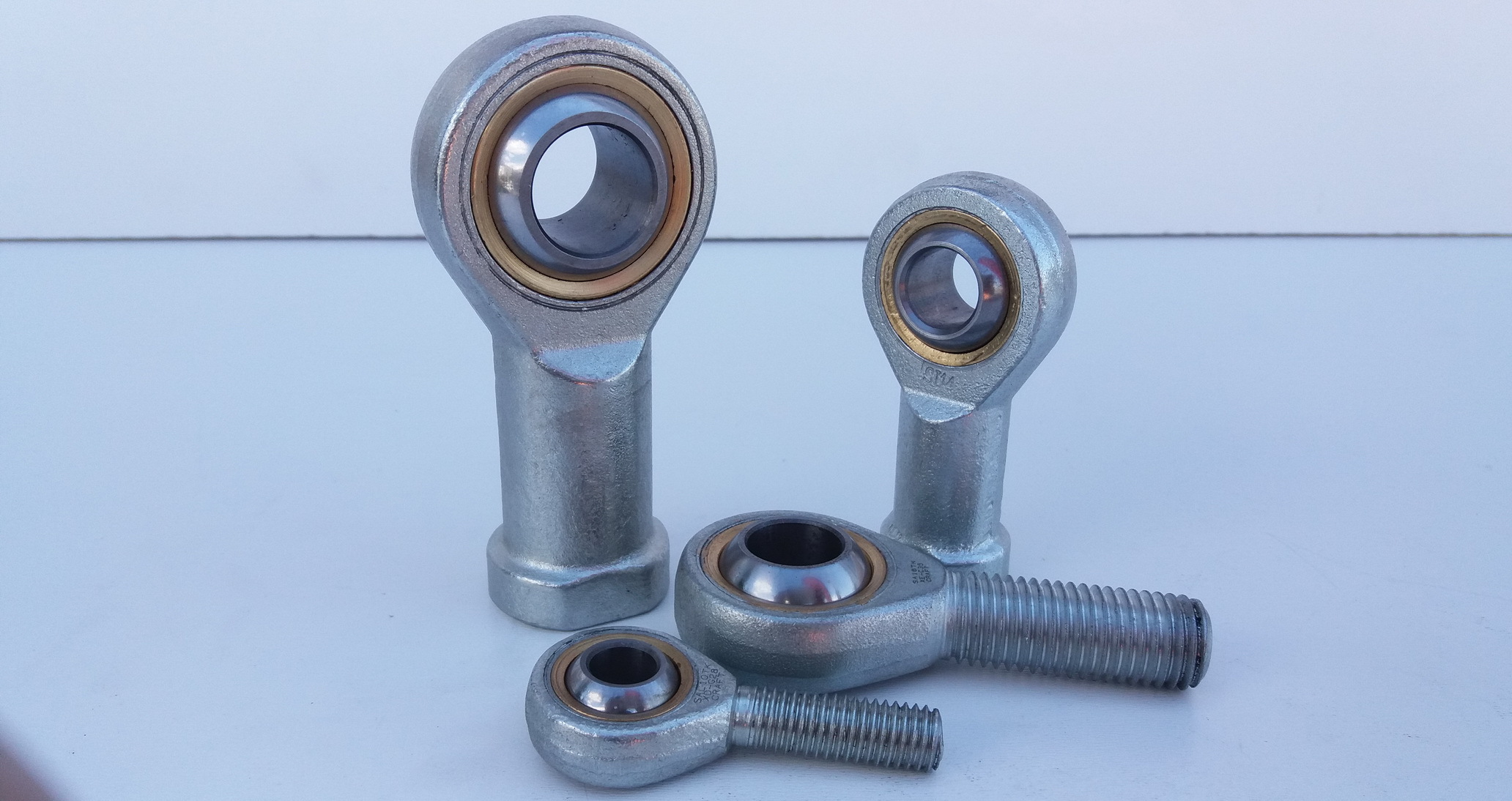

Шарнирные головки - называемые так же шарнирные наконечники, шарниры, шаровой наконечник, шаровая головка, концевые наконечники, шарнирное соединение, узел и т.д. состоят из корпуса внутри которого находится шарообразный шарнир скольжения. Как правило шарнирные головки оснащены ниппелем для смазки или отверстием для подвода смазки.

Они способны воспринимать радиальные, осевые, а так же комбинированные нагрузки. Обладают свойством самоцентрирования и позволяют обеспечивать перемещение сразу в трёх плоскостях. Распространены размерные серии с посадочнымй диаметром от 4 до 35 мм.

    • DURBAL
      ↗ DURBAL ® / ПРЕМИАЛЬНАЯ ЛИНЕЙКА ИЗДЕЛИЙ Высокопрочные шарнирные наконечники и сферические подшипники скольжения с встроенными подшипниками качения, индивидуальные решения по специальным заказам ↗ DURBAL ® / КЛАССИЧЕСКАЯ ЛИНЕЙКА ИЗДЕЛИЙ Высокопрочные шарн
    • Шарнирные головки IKO
    • Шарнирные головки DGT
    • Каталоги и ссылки
      Здесь вы можете посмотреть обозначения, маркировку и размеры:

    Различают шарнирные головки в следующих исполнениях:


    по типу присоединения шаровые опоры бывают:

    • c хвостовиком (цапфа);
    • без хвостовика.

    по типу резьбы различают:

    • внутренняя резьба;
    • наружняя (внешняя) резба;
    • правая резьба;
    • левая резьба;
    • метрический размер;
    • дюймовый размер.

    по материалу корпуса:

    • сталь закаленная;
    • нержавеющая сталь;
    • бронза (желтая сталь)..

    по материалу трения:

    • сталь по стали;
    • сталь - бронза;
    • PTFE.



    По конструкционному типу различают:

      • со встроенным вкладышем ( в шаровой опоре со встроенным вкладышем сферическое внутреннее кольцо контактирует с вкладышем из специального медного сплава, обладающим высокими свойствами прирабатываемости);
      • с литым корпусом ( в литом корпусе сферическое внутреннее кольцо скользит непосредственно по поверхности отверстия  корпуса изготовленного из бронзы);
    • самосмазывающиеся (самосмазывающиеся шаровые опоры имеют специальный слой PTFE(тефлона), по которому и скользит сферическое внутреннее кольцо, таким образом обеспечивая плавное вращение и колебания во время самоцентирования. Применение материала PTFE обеспечивает наконечникам работу с хорошими противоизносными свойствами и большую несущую способнось. Такие шаровые опоры в основном применяют когда не рекомендовано использование или затруднена замена смазочного материала. Примером может служить пищевое и медицинское оборудование).

    Применение шарнирных головок:

    Шарнирные головки главным образом предназначены для подсоединения поршневых штоков, оснований пневматических и гидравлических цилиндров или других исполнительных устройств к сопрягаемым деталям машин и механизмов.  Свойства шарнира в полной мере обеспечивают самоцентрирование головки и возможность ее перемещения одновременно по нескольким плоскостям (направлениям).

    На практике такая конструкция подшипника позволяет:

    • избежать негативного влияния ошибок монтажа и несоосностей;
    • избежать негативных последствий деформации сопрягаемых деталей и узлов;
    • ликвидировать возможные чрезмерные напряжения в конструкции.

    На сегодняшний день шарнирные головки широко используются в управляющих и шарнирных механизмах металлорежущих, ткацких станков, упаковочном и фасовочном оборудовании, текстильной промышленности, пищевом оборудовании, робототехнике и т. д.



    Обозначения производителей:

    • FLURO шарнирные головки (Германия):

    серии: GI, GA, GIS, GAS, GISW, GASW, GIXS, GAXS, GIXSW, GAXSW, GIRS, GARS, GIRSW, GARSW, GIO, GAO, GIOW, GAOW, GL, GLXS, GLXSW, GLRS, GLRSW, GXS, GXSW и др.



    • Шарнирные головки PILLOBALL - производства компании IKO:

    cерии: PB - со встроенным вкладышем без хвостовика
    cерии: PHS, PHSB - встроенный вкладыш и хвостовик (c отверстием и внутренней резьбой),
    cерии: POSB, POS - встроенный вкладыш и хвостовик(c отверстием и наружней резьбой),
    cерия: PHSA - с литым корпусом
    cерия: PHS···EC, POS···EC - самозмазывающиеся
    •  Шарнирные головки ASAHI (Япония):

    серии c внутренней резьбой: JAF, FBF, JHF, JAF-S
    серии c наружней резьбой: JAM, FBM, JHM
    шарнирные сферические подшипники без хвостовика (цапфы): JAS, JBS.
